XT301丙烯酸鹽灌漿材料
產(chǎn)品說明
XT301丙烯酸鹽灌漿材料是一種以丙烯酸鹽為主體成分的水溶性灌漿材料.由三組份組成，丙烯酸鹽（A組分）、促進(jìn)劑（B組分）、引發(fā)劑（C組分）。一般通過雙液灌漿泵灌漿，固化后形成一種彈性凝膠體，主要應(yīng)用于沒有強(qiáng)度要求的滲漏水處理、土層固結(jié)和地基基礎(chǔ)防滲帷幕的灌漿。
產(chǎn)品特點
● 可灌性好。粘度極低，小于10 mPa·s。
● 施工性能好。固化時間可調(diào)，快速固化小于30s，使用緩凝劑可慢速固化大于10min。

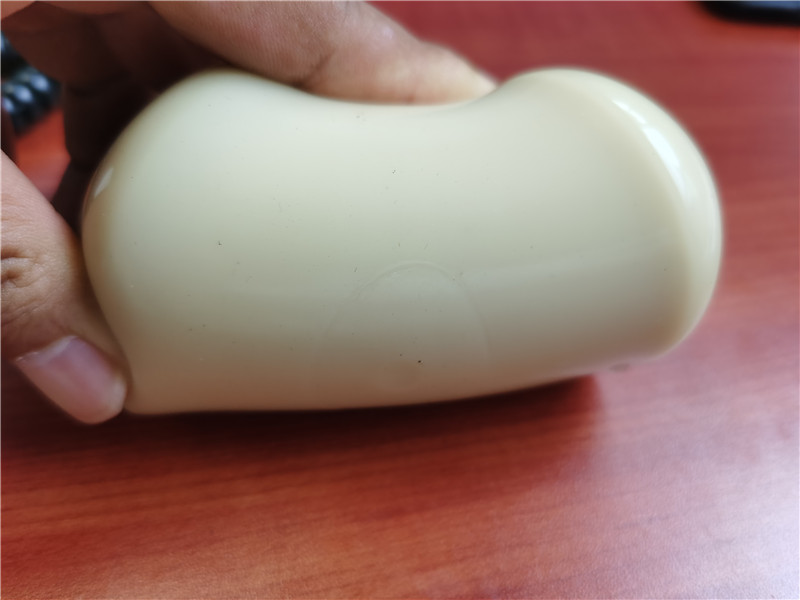

● 凝膠體具有一定的彈性。延伸率大于100%，有效地解決了結(jié)構(gòu)的伸縮變形問題。
● 粘結(jié)性能好。與混凝土面具有極佳的粘接性能，粘接強(qiáng)度大于自身凝膠體的強(qiáng)度。
●環(huán)保性好。LD50大于5000mg/kg,屬于實際無毒產(chǎn)品。
● 抗?jié)B性好。固結(jié)體具有極高的抗?jié)B性，滲透系數(shù)不大于10-6cm/s。
適用范圍

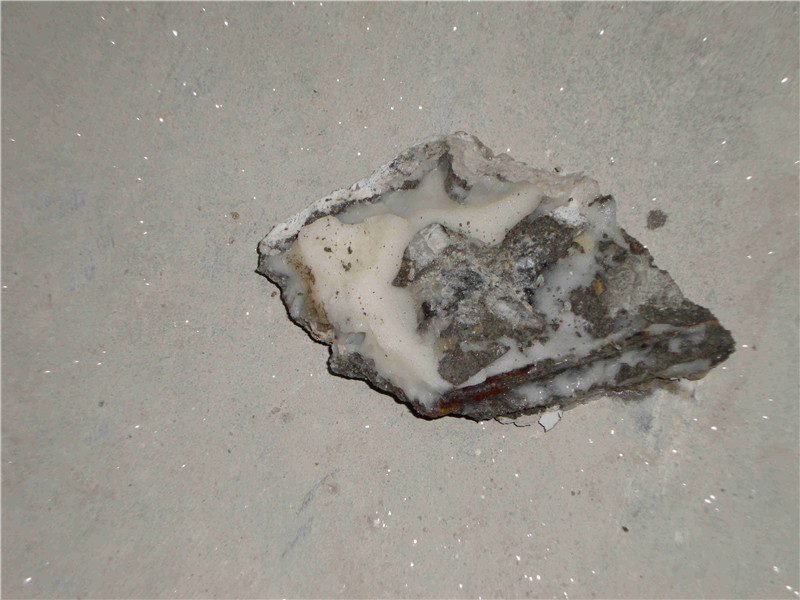

●混凝土結(jié)構(gòu)裂縫、伸縮縫、沉降縫滲漏水止水灌漿。
●水庫大壩地基基礎(chǔ)防滲帷幕灌漿。

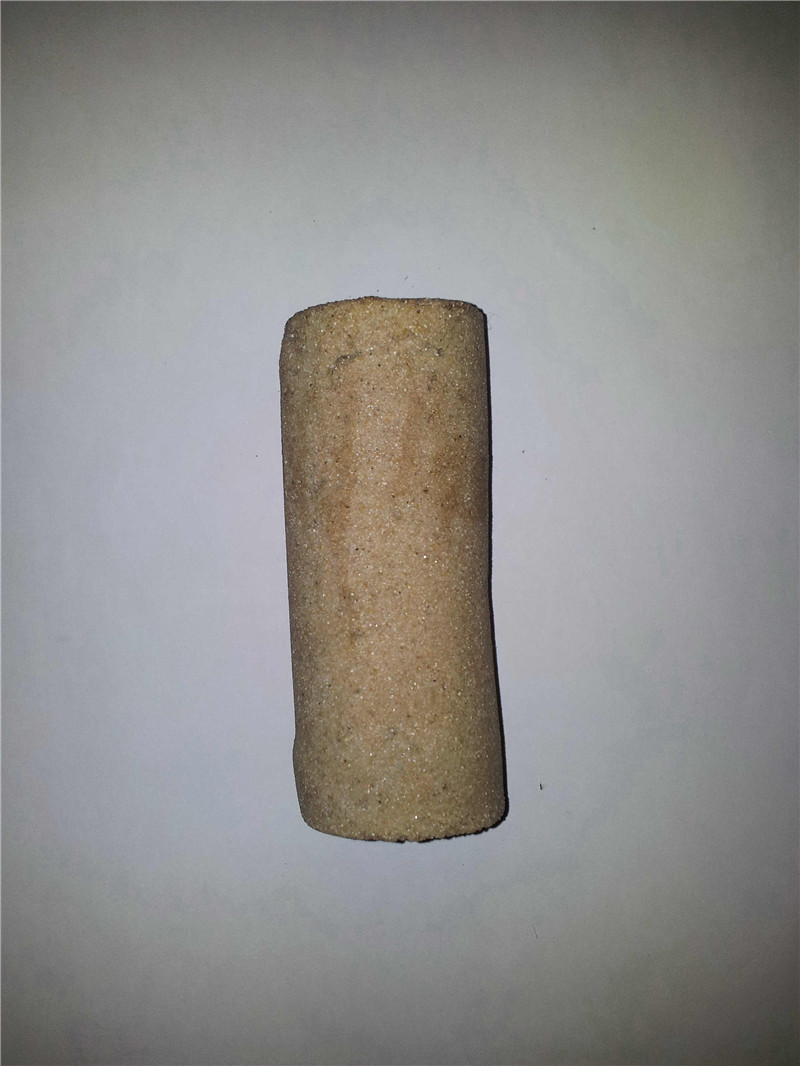

●固結(jié)疏松的土壤和砂子。
技術(shù)指標(biāo)
（執(zhí)行JC/T 2037-2010 《丙烯酸鹽灌漿材料》標(biāo)準(zhǔn)）
項目 | 技術(shù)指標(biāo) |
外觀 | 不含顆粒的均質(zhì)液體 |
密度/ g/cm3 | 1.1±0.05 |
粘度/mPa·s | ≤10 |
PH值 | 6.0~9.0 |
凝膠時間 | 30s-10min可調(diào) |
固砂體的抗壓強(qiáng)度/KPa | ≥ 200 |
抗擠出破壞比降 | ≥ 300 |
遇水膨脹率/% | ≥ 30 |
施工要點
1. 漿液配置：
本材料由三組分組成：丙烯酸鹽（A組分）、促進(jìn)劑（B組分）、引發(fā)劑（C組分）。 A組分、B組分為液體， C組分為固體。使用時將B組分混入A組分中攪拌均勻形成Ab液；將C組分溶于A組分中形成Ac液，最后Ab液和Ac液以1:1的比例混合均勻即可發(fā)生凝膠反應(yīng)。不同濃度對應(yīng)的凝膠時間如下表：
Ab液 | Ac液 | 凝膠時間 | ||
A組分 | B組分 | A組分 | C組分 | |
10 kg | 200g | 10 kg | 200g | 30-60 s |
10 kg | 150g | 10 kg | 150g | 1-2min |
10 kg | 100g | 10kg | 100g | ≥2min |
2、雙液灌漿法（適用于裂縫灌漿堵漏）：按照Ab液: Ac液 =1:1左右的體積比或重量比進(jìn)行雙液灌漿。
（1）在滲漏部位鉆孔或者開槽。
（2） 結(jié)構(gòu)表面可見的漏點和裂縫應(yīng)用快凝水泥封閉。在進(jìn)行丙烯酸鹽灌漿之前，封閉漏水點和裂縫的水泥應(yīng)完全凝結(jié)固化，并具有一定的強(qiáng)度。
（3）使用雙液灌漿泵進(jìn)行灌漿作業(yè)，灌漿壓力可采用0.2～0.6MPa。根據(jù)封縫質(zhì)量和結(jié)構(gòu)情況可適當(dāng)提高壓力，這樣可保證漿液滲透到結(jié)構(gòu)最細(xì)微的縫隙中。
3、單液灌漿法（適用于帷幕灌漿）：在Ac液中加入緩凝劑，再將Ab液和 Ac液按照1:1左右的體積比或重量比混合均勻，然后單液灌漿。
注意事項
1. 溫度會對凝膠時間有一定影響，使用前需要做試驗，調(diào)整B組分和C組分的使用量控制凝膠時間。
2. 將C組分溶于A組分中形成Ac液時，需要攪拌5min以上，直到粉料完全溶解為止。
3. 配置好的Ab液和 Ac液可單獨存放數(shù)小時，當(dāng)天需使用完畢。
包裝與規(guī)格
采用塑料桶包裝。A組分20kg/桶，B、C組分為0.2kg/瓶。
運輸和存貯要求
避免陽光和高溫，在5℃-30℃陰涼處可存儲6個月。

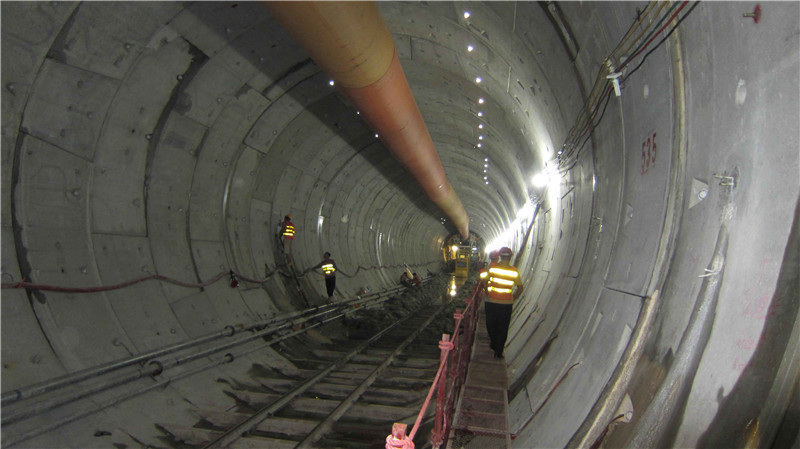

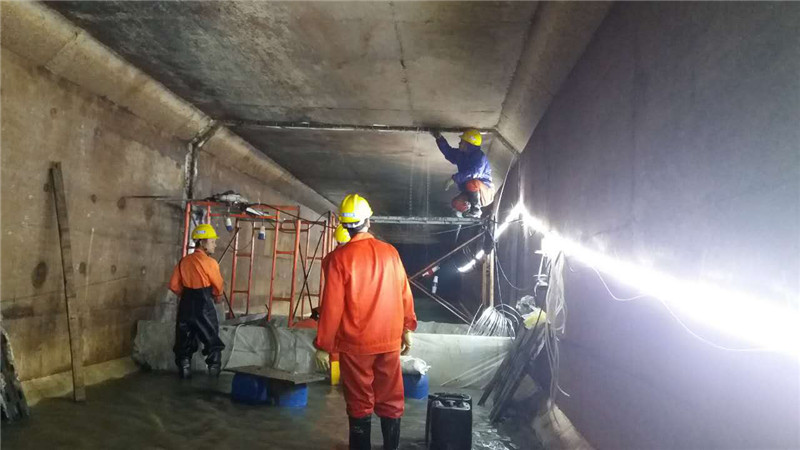

廣泛地應(yīng)用在房屋建筑、高速公路、城市道橋、地鐵及軌道交通、高速鐵路、機(jī)場、煤礦、水利水電設(shè)施工程等眾多領(lǐng)域
