XT103高滲透環(huán)氧樹脂裂縫修復(fù)材料
產(chǎn)品說明
XT103高滲透環(huán)氧裂縫修復(fù)材料是以環(huán)氧樹脂為主劑,配以呋喃樹脂為活性稀釋劑、與曼尼希反應(yīng)制備的固化劑相配合制備的一種表面張力小、粘度低、具有特優(yōu)的濕潤和浸潤能力強(qiáng)的裂縫修復(fù)材料。主要用于混凝土結(jié)構(gòu)細(xì)小裂縫、缺陷的修復(fù)。
產(chǎn)品特點(diǎn)
●粘度低,表面張力小、可灌性好,對(duì)細(xì)微裂縫的滲入能力強(qiáng)。
●具有補(bǔ)強(qiáng)加固功能。
●固結(jié)體環(huán)保性能好。
適用范圍
●0.2mm以下混凝土裂縫的灌漿補(bǔ)強(qiáng)修復(fù)。
技術(shù)指標(biāo)
(執(zhí)行JC/T1041-2007《混凝土裂縫用環(huán)氧樹脂灌漿材料》標(biāo)準(zhǔn)L Ⅱ型)
項(xiàng) 目 | 技術(shù)要求 | 檢測結(jié)果 | |
外 觀 | 紅褐色液體 | 紅褐色液體 | |
漿液密度/g/cm3 | > 1.00 | 1.07±0.03 | |
粘度 /mPa.s | < 30 | 8±4 | |
可操作時(shí)間/min | > 30 | 150±30 | |
抗壓強(qiáng)度/ MPa | ≥ 70 | 105±5 | |
拉伸剪切強(qiáng)度/ MPa | ≥ 8.0 | 9.5±1 | |
抗拉強(qiáng)度/ MPa | ≥ 15 | 35±5 | |
粘接強(qiáng)度/MPa | 干粘接 | ≥ 4.0 | 4.5±0.5 |
濕粘接 | ≥ 2.5 | 3.0±0.5 | |
抗?jié)B壓力/MPa | ≥ 1.2 | 1.3±0.1 | |
滲透壓力比/% | ≥ 400 | 450±20 |
施工要點(diǎn)

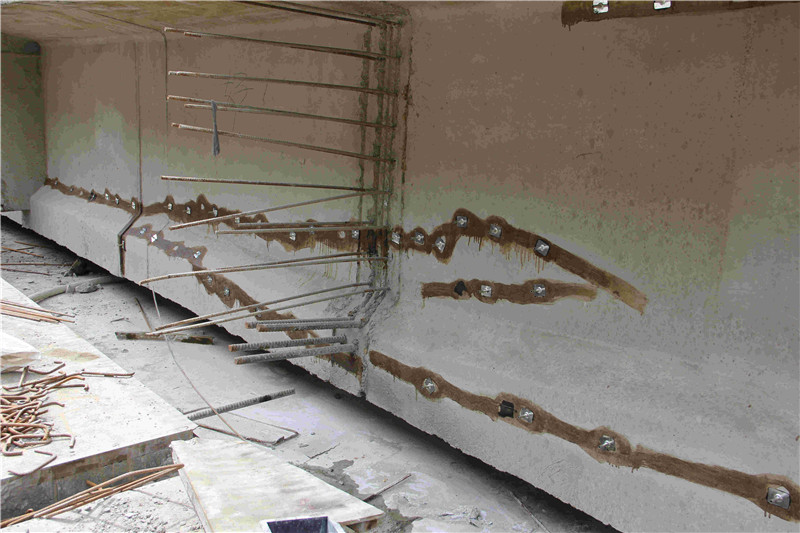

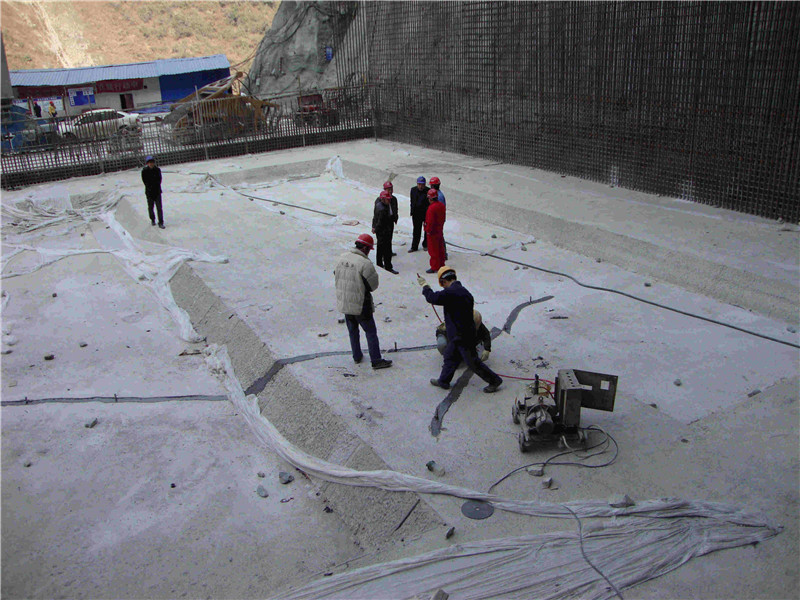

●灌漿前,先把施工基面清理干凈,然后固定灌漿嘴,并用環(huán)氧膠泥封縫。
●漿液配制:按高滲透環(huán)氧:固化劑=100:(8~12)的重量比,將固化劑倒入高滲透環(huán)氧漿液中充分?jǐn)嚢?,即可用灌漿泵進(jìn)行灌漿,漿液灌滿后,保持壓力一段時(shí)間,密切注意灌漿壓力的變化,防止爆管。
● 漿材固化72h后,可將外露的灌漿嘴切去并用水泥砂漿抹平。
注意事項(xiàng)
● 配制的漿液應(yīng)在一小時(shí)內(nèi)用完,以防發(fā)生爆聚。
● 施工現(xiàn)場應(yīng)保持空氣流通,并應(yīng)戴好勞保用品。
● 灌漿后應(yīng)及時(shí)用環(huán)保型有機(jī)溶劑清洗機(jī)具。
● 應(yīng)置于陰涼、通風(fēng)處保存,使用和存儲(chǔ)過程中應(yīng)注意防火、防潮。
包裝規(guī)格
采用塑料桶包裝,A組分:20Kg/桶或200kg/桶;B組分:2.5kg/桶或20kg/桶。
儲(chǔ)存期
12個(gè)月。
廣泛地應(yīng)用在房屋建筑、高速公路、城市道橋、地鐵及軌道交通、高速鐵路、機(jī)場、煤礦、水利水電設(shè)施工程等眾多領(lǐng)域
