XT101 通用型環(huán)保環(huán)氧樹脂堵漏材料
產(chǎn)品說明

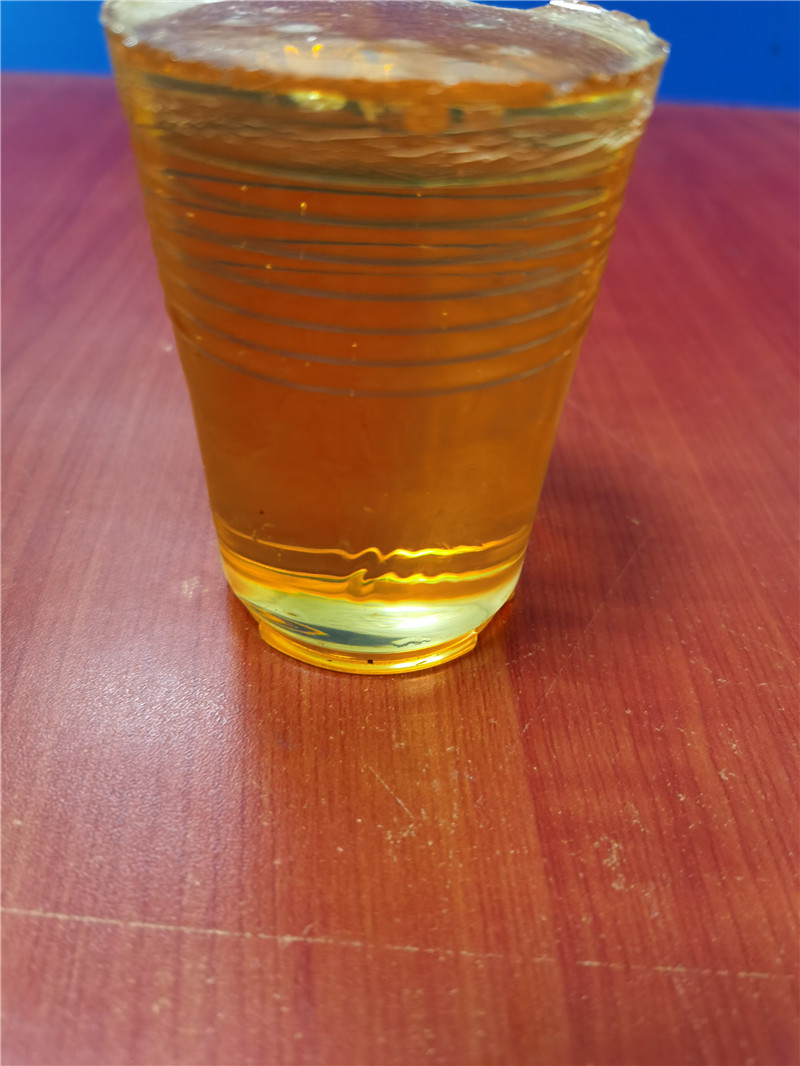

采用在有水介質(zhì)條件下可快速聚合反應(yīng)的固化劑，使得改性環(huán)氧樹脂在水中的初凝時(shí)間小于60min，可實(shí)現(xiàn)較快速度的堵漏，既可用于防滲堵漏，又保留了改性環(huán)氧樹脂原有的特點(diǎn)。
產(chǎn)品特點(diǎn)
●水介質(zhì)環(huán)境中固化速度快，初凝時(shí)間短。水中＜60min初凝，固化較快。
● 有水介質(zhì)環(huán)境下與混凝土結(jié)構(gòu)面粘結(jié)強(qiáng)度高。該產(chǎn)品特有的親水組分，保證了環(huán)保型環(huán)氧堵漏材料與混凝土結(jié)構(gòu)表面的浸潤(rùn)性，濕粘接強(qiáng)度高。
● 環(huán)保性能好。無溶劑及特殊的固化劑使得產(chǎn)品氣味低、無毒。
●滲漏治理與補(bǔ)強(qiáng)加固兼顧。既可以對(duì)混凝土結(jié)構(gòu)滲漏水進(jìn)行處理，又可以對(duì)混凝土缺陷進(jìn)行修復(fù)，是一種持久性灌漿修復(fù)材料。
適用范圍

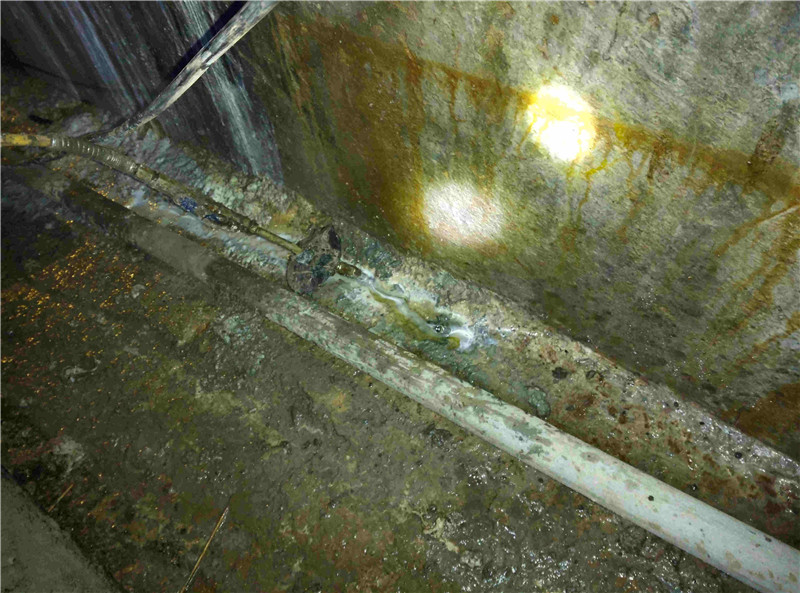

●0.2mm以上混凝土裂縫的防滲堵漏。

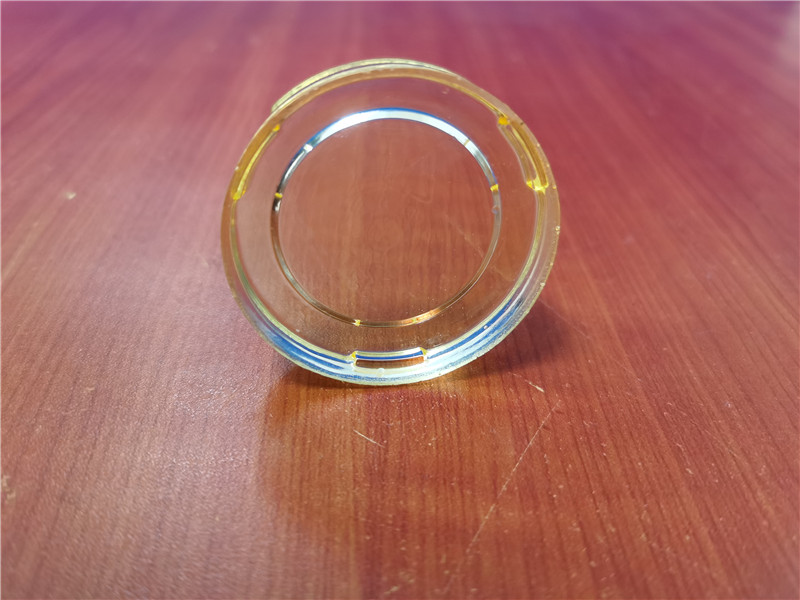

技術(shù)指標(biāo)
（執(zhí)行Q/ HGXT 6-2011 《環(huán)氧樹脂堵漏材料》）
項(xiàng)目 | 技術(shù)指標(biāo) | 檢測(cè)結(jié)果 |
密度/ g/cm3 | ≥ 1.000 | 1.15±0.05 |
初始粘度/ mPa.s | ≤ 1000 | 250±50 |
水中初始凝膠時(shí)間/ min | ≤ 180 | 40±20 |

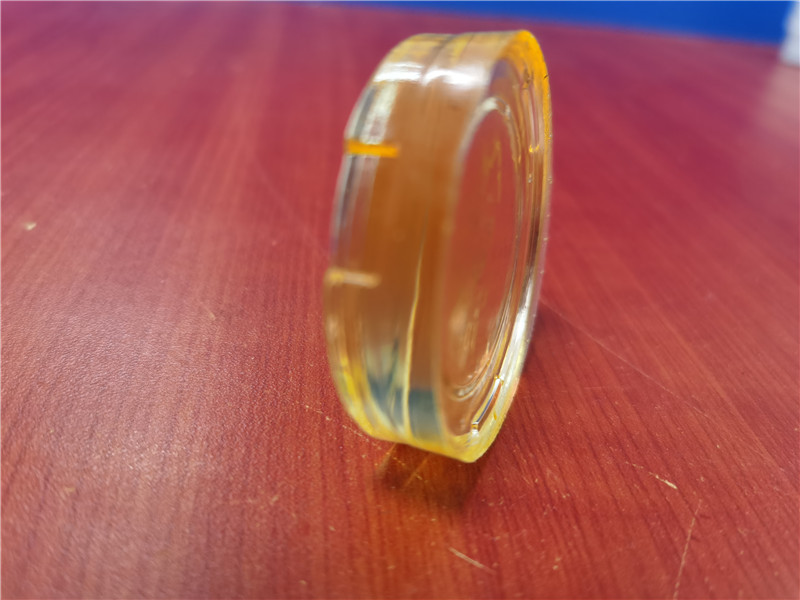

抗壓強(qiáng)度/ MPa | ≥ 70 | 110±10 |
水下粘接強(qiáng)度/MPa | ≥ 2.0 | 3.0±0.5 |
抗?jié)B壓力/ MPa | ≥ 1.0 | 1.2±0.1 |
施工要點(diǎn)

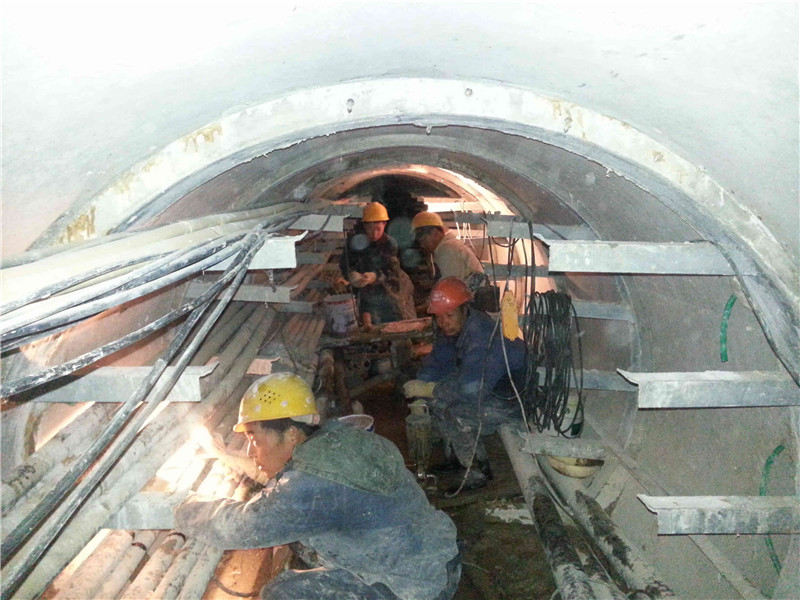

● 漿液配制：按A組分:B組分=8:1的重量比，將B組分倒入A組分內(nèi)并充分?jǐn)嚢杈鶆颉?br/>● 灌漿時(shí)，先把基面部位清除干凈，固定灌漿嘴，并止縫。
● 用細(xì)鐵絲扎緊高壓膠管，用灌漿機(jī)進(jìn)行灌漿，漿液灌滿后，用細(xì)鐵絲把高壓膠管扎實(shí)，密切注意灌漿壓力的變化，防止爆管。
● 經(jīng)過約48h的固化，可將外露的灌漿嘴切去并用水泥砂漿抹平。
注意事項(xiàng)
● 配比要準(zhǔn)確，攪拌要均勻。

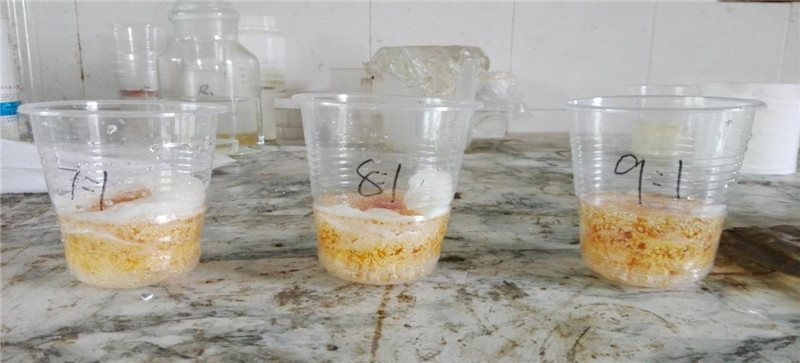

●漿液固化較快，堅(jiān)持少配多次的原則，配好的漿液盡量在10min以內(nèi)使用完畢，以防漿液溫度過高發(fā)生爆聚堵管。由于混凝土的裂縫寬度一般在微米到毫米范圍內(nèi)，漿液被灌注到裂縫中后可以很好的散熱，不會(huì)出現(xiàn)溫度大幅上升發(fā)生爆聚影響材料的性能，實(shí)際裂縫中固結(jié)體的情況和空氣中配置的漿液固結(jié)體情況會(huì)有很大的差別。

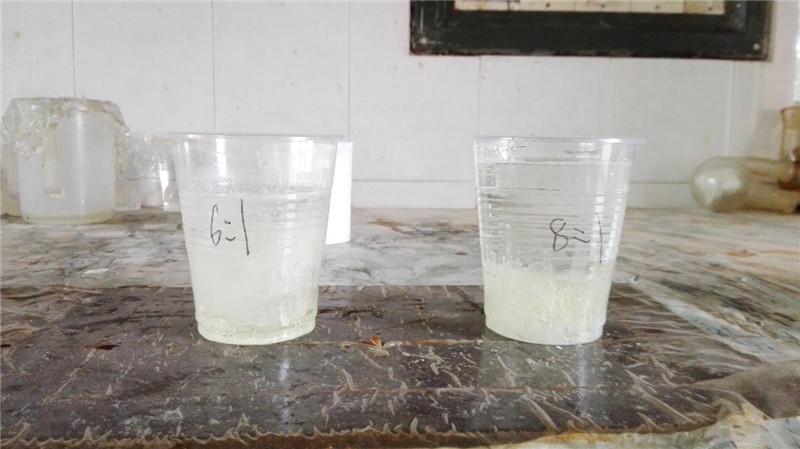

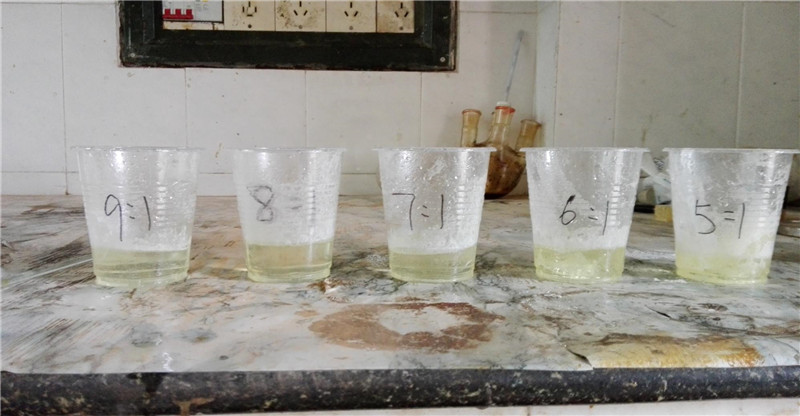

● 當(dāng)環(huán)境溫度超過20℃時(shí)，以A、B組分質(zhì)量比8:1甚至更高的比例配置漿液較為合適；當(dāng)環(huán)境溫度在10-20℃時(shí)，采用7:1的比例配置漿液較為合適；當(dāng)環(huán)境溫度在10℃以下時(shí)，采用6:1甚至更低的比例配置漿液較為合適。
包裝規(guī)格
采用塑料桶包裝，A組分：20Kg/桶或200kg/桶；B組分：2.5kg/桶或20kg/桶。
儲(chǔ)存期
12個(gè)月。
廣泛地應(yīng)用在房屋建筑、高速公路、城市道橋、地鐵及軌道交通、高速鐵路、機(jī)場(chǎng)、煤礦、水利水電設(shè)施工程等眾多領(lǐng)域
